Automaattinen putkilinja 3
Auto Duct Line III koostuu Decoilerista, tasoituskoneen urayksiköstä, "V" ja "neliön" urayksiköstä, leikkausyksiköstä ja taivutusyksiköstä. TDF-laippakanavissa käytetään tavallisia "V"- ja "neliömäisiä" uralaitteita, ja "neliömäistä" uralaitetta voidaan käyttää myös TDC-laippojen valmistukseen.
- Nopea toimitus
- Laatuvakuutus
- 24/7 asiakaspalvelu
Product Introduction

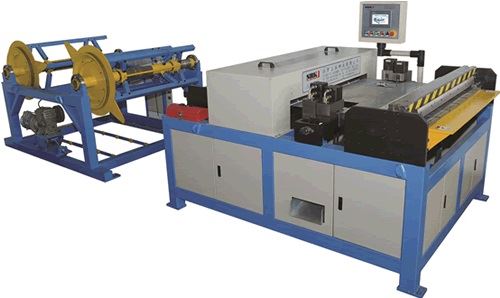

Automaattinen linja SBAL-III
ominaisuudet
Auto Duct Line III koostuu Decoilerista, tasoituskoneen urayksiköstä, "V" ja "neliön" urayksiköstä, leikkausyksiköstä ja taivutusyksiköstä. TDF-laippakanavissa käytetään tavallisia "V"- ja "neliömäisiä" uralaitteita, ja "neliömäistä" uralaitetta voidaan käyttää myös TDC-laippojen valmistukseen. Taivutusyksikkö voidaan tehdä suorassa kulmassa Pittsburghia vastaavaksi tai pelti voidaan taivuttaa "neliön" tai "L" muotoon. Parantaa huomattavasti levyn käyttöastetta, vähentää työvoiman intensiteettiä ja vähentää työvoimaa. Tuotantolinjan sähköinen ohjausosa ottaa käyttöön täyden servo-ohjauksen; ohjausjärjestelmässä on suljetun silmukan palautejärjestelmä, ja tarkkuus ja vakaus ovat selvästi parantuneet. Suurin käyttönopeus on 18 m/min. Pituustoleranssi on ±0,5 mm; diagonaalitoleranssi on ±0,8 mm. Järjestelmä pystyy täyttämään 1500 m²:n ilmakanavan tuotantokapasiteetin työvuoroa kohden (8 tuntia). Auto Duct Line III voi käyttää putkien tyhjennystä. Samalla se soveltuu hyvin monipuoliseen tuotantoon, kuten TDF/kulmateräs/plug-in-laipan muotoiluun. Kulmateräslaipat ja pistolaipat voidaan taivuttaa automaattisesti neliömäisiksi putkiksi.
1. Alumiiniseoksesta valmistettu jousitusvarsi tekee koneesta helppokäyttöisen.
2. Sisäänrakennettu ohjauskaappi vähentää kaapelointia kokonaisuutena ja helpottaa siirtämistä.
3. Tuotu kokoonpano on erittäin vakaa ja mukava käyttää. CNC Air Duct Line on kanavanvalmistuslinja, jolla on korkein automaatio ja suurin tehokkuus suorakaiteen muotoisissa kanavakoneissa. Lisäksi voimme myös räätälöidä koneita erityisvaatimustesi perusteella.
Peruskokoonpano
Yksi sähköinen Decoiler (2 kelaa).
Yksi sarja tasoitus- ja helmikoristeiluvälineet.
Hydraulinen kulmaleikkauskone neljällä suulakkeella.
Hydraulinen levynleikkuukone, hydraulinen taivutuskone
Yksi sarja CNC-tietokoneohjausjärjestelmää ja tuotantoohjelmistoa.
Yksi moottori
Tekniset tiedot
|
Tyyppi |
SBAL-III-1250 |
SBAL-III-1550 |
|
Paksuus |
0.5-1.2 mm |
0.5-1.2 mm |
|
Leveys |
1250mm |
1550mm |
|
Työnopeus |
18 m/min |
18 m/min |
|
Kelan maksimipaino |
8000kg |
8000kg |
|
Tehoa |
9,5kw |
9,5kw |
|
Paino |
3250 kg |
4000kg |
|
Ulottuvuus |
Pääkone: 2300×1800×1400mm Decoiler: 2300×1750×1650mm |
Pääkone: 2300×2100×1400mm Decoiler: 2300×1750×1650mm |
